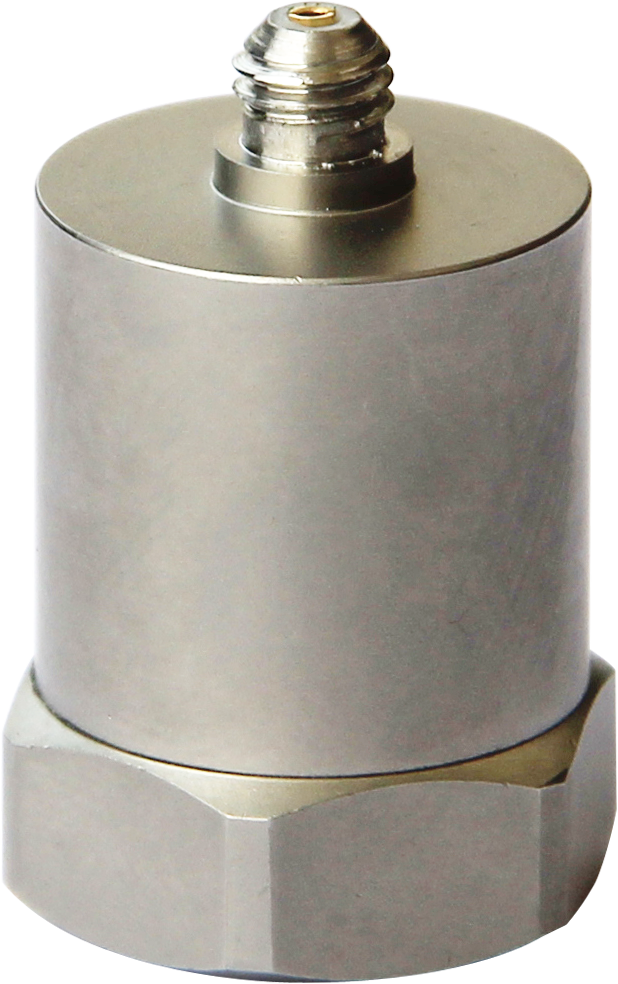

FT-1100L振动索力计,低频加速度计1. 概述FT-1100L压电式振动索力计是利用弹簧质量系统原理。敏感芯体质量受振动加速度作用后产生一个与加速度成正比的力，压电材料受此力作用后沿其表面形成与这一力成正比的电荷信号（压电晶体的正压电效应）。压电式加速度传感器具有结构简单、敏感件无源、无活动部件、刚度大、动态范围宽、频响宽、工作可靠、安装方便等一系列优点，目前已成为冲击振动测量技术中使用广泛的一种传感器。是被为广泛使用的振动测量传感器压电式加速度传感器。
FT-1100L振动索力计是一种内置了IEPE电路的低频高灵敏度压电式加速度计；它通过通过装在传感器内部的前置放大器将电荷型压电传感器输出的电荷转换成低阻抗的电压输出。IEPE 型传感器通常为二线输出形式，即采用恒流源供电；供电和信号使用同一根线。通常直流电部分在恒电流电源的输出端通过高通滤波器滤去。IEPE 型传感器的优点是测量信号质量好、噪声小、抗外界干扰能力强和远距离测量，特别是新型的数采系统很多已配备恒流源，因此，IEPE 传感器能与数采系统直接相连而不需要任何其它二次仪表。在振动测试中IEPE 传感器已逐渐取代传统的电荷输出型压电加速度计。
FT-1100L振动索力计具有灵敏度高、刚度大、频响下限低等特点，广泛应用与航天、航空、交通、建筑、桥梁、工业监测、科研教学、计量等领域的振动冲击测量；特别适用于桥梁结构试验、建筑振动监测、地震检测、地面和基础振动监测等低震级、极低频振动领域。
2. 技术指标 灵敏度（20±5℃）
～1000mv/g
测量范围（峰值）
5 g
横向灵敏度
≤5 ％
频率响应（±5%）
0.2～2000 Hz
安装谐振频率
10,000 Hz
工作温度范围
-40～+120 ℃
温度响应
见温度曲线
瞬态温度
4 mg/℃(0.3Hz)
磁灵敏度
2 g/T
基座应变
0.2 mg/με
输入阻抗
<100Ω
安装
M5
敏感材料
压电陶瓷
结构设计
剪切
壳体材料
不锈钢
重量
61 g
输出方式
顶端 L5
配套件
传感器合格证
标定参数、频响曲线
M5 螺栓、保护帽
各一只
BNC/ L5 STYV-1（2 米）
一根
