设备说明
1.1设备用途

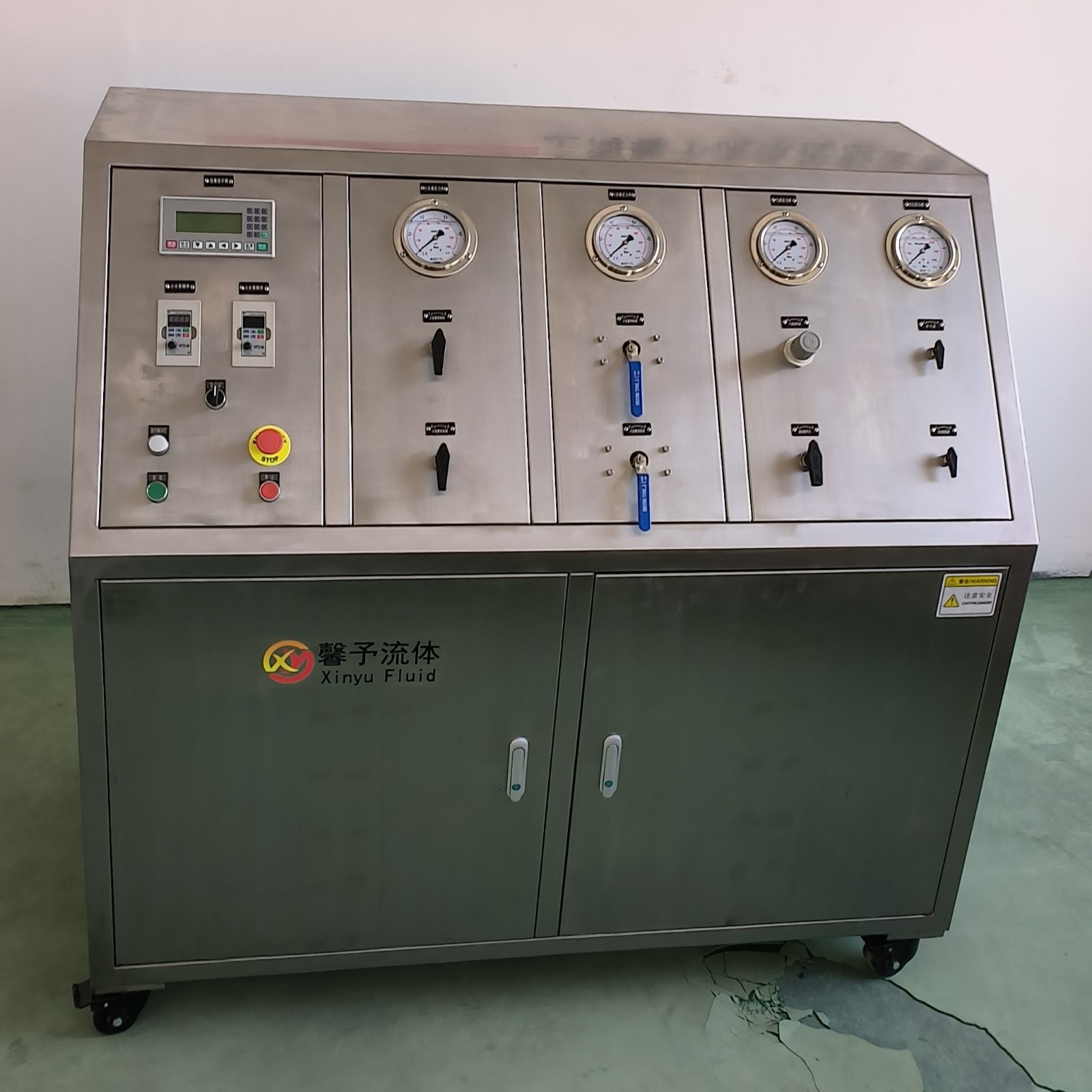

本设备由上海馨予液压机电设备有限公司设计制造，用于客户产品的水压静压测试和流量测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。
1.2技术参数
Ø设备外形尺寸：1500x800x1400（长x宽x高mm）
Ø试验方式：升压-保压-泄压，流量
Ø试验压力范围：15～60Bar
Ø液泵增压比：15:1
Ø流量测试范围：0～3L/min，2～25L/min
Ø水泵输出流量：小水泵16L/min(空载)，大水泵50/min(空载)
Ø水泵输出扬尘：小水泵25m，大水泵52m
Ø试验介质：水
Ø介质温度：常温
Ø压力测量精度：±1.6%
Ø流量测量精度：±1%
Ø试验工位：水压1工位，小流量1工位，大流量1工位
Ø气源入口：NPT1/2F
Ø高压出口/回路口：G1/4F-120°
Ø大流量出口/回路口：NPT 1”F
Ø小流量出口/回路口：NPT1/2F
Ø控制方式：手动控制
Ø液箱容积：60L
Ø气源要求：6～8bar，1.0m³/min
Ø电源电压：AC380V 50Hz
Ø设备功率：2.0KW
1.3设备安装
设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
