铸造

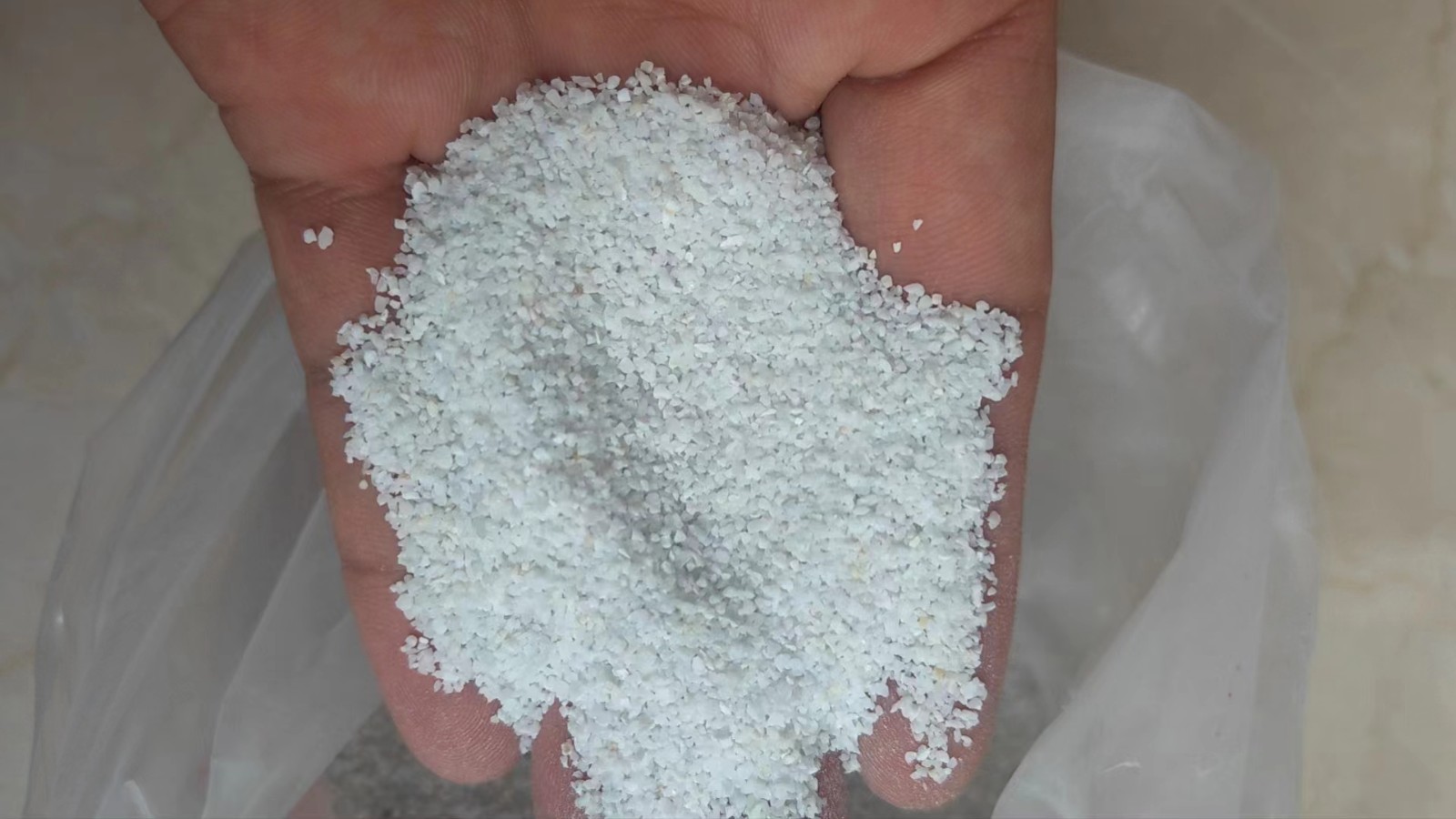

铸造砂是除玻璃外石英资源的第二大消费领域，石英砂年消耗约3300万吨，主要资源来源为石英砂岩、天然石英砂等。铸造用石英砂要求价廉易得、铸型制造简便、具有高的耐火度和热稳定性，通常要求铸造砂中含泥量低，SiO2含量在90%以上（较大的铸钢件则要求SiO2含量在97%以上），适宜的颗粒形状和颗粒组成，不易被液态金属润湿。2021年我国铸造砂产量达到3300万吨，铸造砂价格在100～200元/吨之间。3D打印砂为铸造型砂中较为特殊的型砂，随着3D打印技术快速发展，是目前铸造砂中用量增长较快的新类型，3D打印砂通常要求石英颗粒强度高，SiO2≥90%，Al2O3≤10%，CaO+MgO<0.6%，Na2O+K2O<0.4%，含泥量≤0.2%，粒度0.053～0.3mm。
