井内测试桩是阴极保护系统中用于监测和测试保护参数的重要装置，通常安装在地下井（如检测井、阀门井）内，用于长期监测被保护体（如管道、储罐等）的阴极保护状态。以下是关于井内测试桩的详细介绍：
一、功能与作用1.监测保护电位
1.测量被保护金属（如管道）的电位，判断阴极保护系统是否有效，是否达到保护电位范围（如钢制管道的保护电位通常为 - 0.85V 至 - 1.5V，相对于硫酸铜参比电极）。
2.测试保护电流
1.连接电流表，测量流过保护系统的电流大小，评估阳极输出效率或外加电流系统的运行状态。
3.检测绝缘性能
1.测试管道绝缘接头、阀门等部件的绝缘性能，判断是否存在漏电导致保护失效的情况。
4.提供维护接口
1.作为阴极保护系统的维护和检修接口，方便定期检测、更换部件或连接临时测试设备。

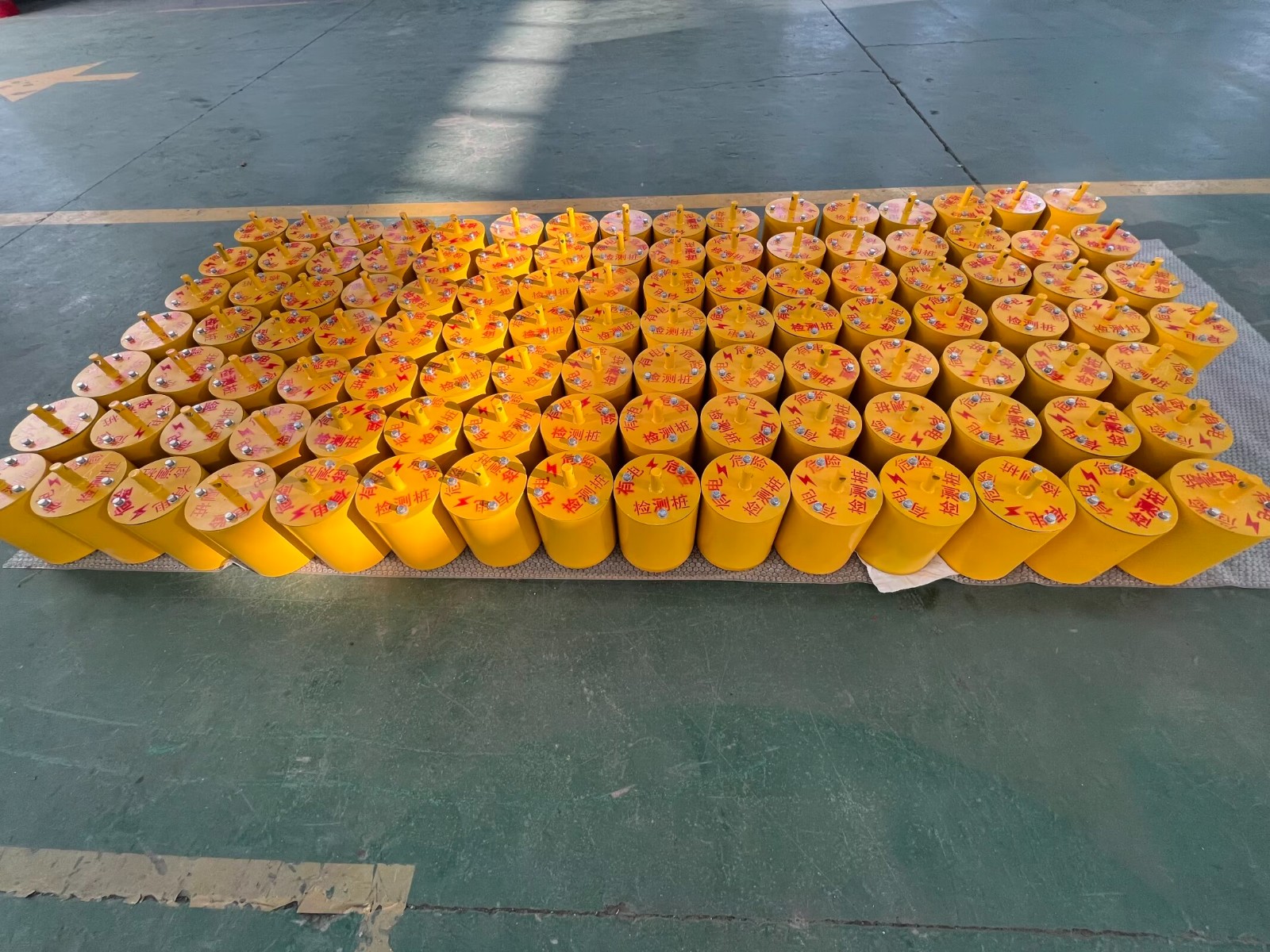

二、结构组成井内测试桩通常由以下部分组成：
1.测试井
1.材质：多为钢质、混凝土或复合材料（如 PVC），需具备耐腐蚀、抗压和密封性。
2.结构：一般为圆柱形或方形，深度根据地下管道埋深确定，井口设可拆卸盖板以便操作。
2.测试导线
1.连接被保护金属（如管道）和测试桩的导线，多为铜质或不锈钢材质，需绝缘良好、耐腐蚀。
3.测试端子
1.用于外接测试仪器的接口，通常为螺栓式或接线柱式，表面镀镍或镀铜以减少接触电阻。
4.参比电极
1.内置长效硫酸铜参比电极（CSE）或其他类型参比电极，用于电位测量时提供基准电位。
5.标识与铭牌
1.标注测试桩编号、保护对象、电位范围、维护单位等信息，便于管理和识别。
三、安装与布局1.安装位置
1.通常设置在管道沿线的阀门井、弯头、穿越段（如公路、河流）、储罐周边或阴极保护系统的关键节点处。
2.间距根据管道长度和保护需求确定，一般每隔 500~1000 米设置一处，复杂地段（如土壤腐蚀性强）需加密。
2.安装要求
1.测试井应与被保护管道保持适当距离（一般 0.5~1 米），避免影响管道维护。
2.导线连接需牢固可靠，采用焊接或专用夹具，确保电接触良好。
3.井口需做好防水、防沉降处理，避免雨水渗入或外力破坏。
四、常见类型根据应用场景和功能，井内测试桩可分为：
1.电位测试桩
1.主要用于测量管道电位，结构简单，内置参比电极和测试端子。
2.电流测试桩
1.配备电流表接口，用于测量保护电流或阳极输出电流。
3.绝缘测试桩
1.用于检测管道绝缘部件（如绝缘接头）的绝缘电阻，判断是否漏电。
4.牺牲阳极测试桩
1.连接牺牲阳极（如镁合金、锌合金阳极），监测阳极剩余容量和保护效果。
5.外加电流测试桩
1.与外加电流阴极保护系统（如恒电位仪）配套，监测电源输出参数和管道电位。
五、维护与检测1.定期巡检
1.检查测试井有无破损、积水、杂物堵塞，盖板是否完好。
2.确认导线连接是否松动、锈蚀，测试端子是否接触良好。
2.参数测量
1.每月或每季度测量管道电位、阳极输出电流等参数，记录数据并分析趋势。
2.发现电位异常（如低于保护下限）时，需排查阳极失效、导线断裂或土壤环境变化等问题。
3.故障处理
1.及时更换腐蚀严重的导线、参比电极或牺牲阳极。
2.修复绝缘破损点，确保阴极保护系统有效运行。
六、优势与应用场景·优势：
·隐蔽安装，不影响地面交通和景观；
·防水、防盗、耐腐蚀，适合长期地下环境；
·集成多种测试功能，便于系统化监测。
·应用场景：
·石油、天然气管道的阴极保护监测；
·城市供水、供热管道的腐蚀防护；
·储罐、污水处理设施等地下金属结构的保护检测。
